screens SCREENS

screens

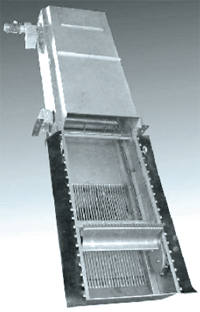

	Mekanik Izgaralar
	Mechanical Screen
	Uygulama Alanları
	Evsel ve endüstriyel atıksu
	arıtma tesisleri
	Pompa istasyonları
	Yüzeysel su alma yapıları
	Kombine kanalizasyon
	sebekeleri
	Applications
	Municipal and industrial wastewater treatmentplants
	Pump stations
	Surface water intake structures
	Combined sewer overflows
	Avantajları
	Dayanıklı paslanmaz çelik tasarım
	Sürücü ve tüm yatakları su üzerinde
	Güvenilir isletme, düsük bakım
	Yüksek debi oranları, düsük yük kaybı
	Kolay temizleme
	Benefits
	Sturdy stainless steel design
	Drive and all bearings above water
	Reliable operation, low maintenance
	High flow rates, low head loss
	Easy to clean

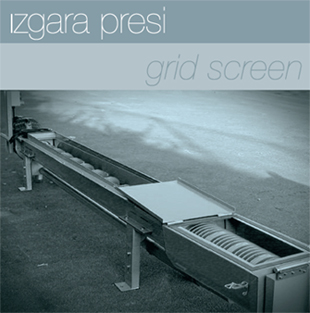

Izgaralar tarafından tutulan kaba ve ince atıklar, bünyelerinde halen su bulundururlar. Su içeriklerinin ve hacimlerinin azaltılması amacıyla gelistirilen ızgara prensipleri basitçe söyle çalısır; Izgaralarda tutulan katı atıklar konveyörle tasınarak veya ızgara sütünden direkt dökülerek ızgara presine gelir. Izgara presinin içinde bulunan helezon, ızgara atıklarını çıkıs agzına sürükler. Bu esnada gerekli basınç desarj borusunda biriken katı maddelerin agırlıgı ve sürtünmesi ile saglanmaktadır. Bu arada süzülen su, drenaj deliklerinden geçerek damlatma tavasına dökülür ve buradan desarj edilir.

Solid waste materials which are caprured by screens are in big volume and their volume must be reduced by means of compacting process. Screenings washpress is developed for dewatering and compaction of screenings and it is extensivelly used in medium to large size treatment plants. It is working with backpressure principle and necessary compaction in the press is provided by backpressure which is created by accumulated solid waste in discharge pipe.

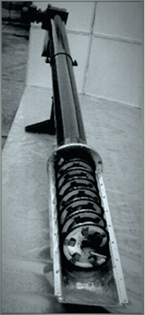

spiral kanal Izgarası

Özellikle genisligi az olan açık kanallarda kullanılan bir ince ızgara
modelidir. Evsel ve endüstriyel
atıksu arıtma tesisleri ve su arıtma
tesisleri yanı sıra birçok endüstrinin
proses suyu hazırlama tesislerinde
de kullanılabilir. Spiral kanal ızgarası,
silindirik bir ızgara teli ve bu ızgarayı
temizleyen bir spiralden ibarettir.
Atıksu kanalarına veya çalısacagı
yerlerin konumuna göre düsük
açılarda yerlestirilebilir. Izgara teli
perfore veya wedge-wire olarak
yapılabilir. Akıs esnasında ızgara
üstünde tutunan maddeler vidalı
konveyör tarafından terfi ettirildigi
gibi, sıkıstırılarak ızgaradan tahliye
edilir. Zaman kontrollü, seviye
kontrollü ya da hem zaman hem de
seviye kontrollü olarak çalısır.

spiral channel screen

This is a type of fine screen that can
be used especially in open channels
with narrow width. This type of
screen can be utilised in domestic
and industrial wastewater treatment
plants, water treatment plants, and
process water preparation plants
for various industries. It consists of
a cylindrical screen and a spiral that
cleans it. It can be positioned at an
angle of 30-50 depending on the
wastewater channel or the location
where it will operate. The screen
can be manufactured in perforated
or wedge-wire models. Screenings
accumulated on the screen during
flow are pressed and discharged,
like in screw conveyors. It can be
operated in time-controlled, levelcontrolled,
or both time- and levelcontrolled
mode.

	step ızgara			step screen

	Uygulama Alanları
	Basamaklarda tıkanma sorunu olmadıgı için			Blockage-free base step without plastic shoe
	ızgara paneline daha iyi bir giris debisi saglanır			Better incoming flow to the screen panel
	Izgara dogrudan kanal tabanına veya bir			The machine is installed directly on the channel
	konteyner içine monte edilebilir. Bir ters yıkama ve/vaya kanal tabanında yıkama sistemi gerekli degildir.			bottom or in a container. An invert recess and/or flushing system in the channel bottom area is not required.
	Modüler tasarım prensibi olan saglam			A rugged frame construction with modular
	konstrüksiyon gövde			design principle
	Zincirsiz son derece dengeli eksantrik tahrik			An extremely stable eccentric drive system
	sistemi			without chains
	Elektrik asırı yük koruma			An electrical overload protection
	Bir disli motor ile donatılmıs			Equipped with a heavy-duty geared motor
	Mükemmel bir, fiyat/performans oranı			An excellent price/performance ratio
